T20 Spare Parts


沧龙航迹 T20 启动罩
序号物料代码配件编码配件名称数量包装/个通用型号
1C3060502T20-01.01.09手柄盖11
2C3060501T20-01.01.08.00启动手柄组件11338-05019-0
3C3050538T20-01.01.11橡胶减震圈11
4C3090525T20-01.01.07启动绳12
5C3050505T20-01.01.10.00橡胶托架组件11350-05116-0
6C4010909GB/T879弹性圆柱销φ3X1614
7C205C3010502T20-01.01.13启动罩(喷漆)11
8C3080507T20-01.01.12涡形弹簧11345-05004-0
9C3060513T20-01.01.06.00启动轮组件11350-05104-1
10C3020510T20-01.01.05启动轮衬套11350-05132-0
11C3080506T20-01.01.04回位弹簧12350-05124-0
12C4010604GB/T93弹垫6110
13C4010209GB/T9074.14六角头螺栓和平垫圈组合件M6X3515
14C4010802GB/T896开口挡圈5110
15C4010517GB/T5287特大平垫614
16C3020509T20-01.01.01驱动臂垫管11345-05135-1
17C3060512T20-01.01.02驱动臂11345-05003-1
18C3080505T20-01.01.03回位弹簧拉钩22350-05123-0
19C3070501T20-01.01.23压板11309-06972-0
20C4010207GB/T9074.14六角头螺栓和平垫圈组合件M6X3035
21C3060516T20-01.01.21制动器12338-05252-0
22C3020512T20-01.01.20铜垫管12338-05255-0
23C3080508T20-01.01.22制动器扭簧12338-05216-0
24C4010510GB/T97平垫4110
25C4010310GB/T818十字槽盘头螺钉M4X3014
26C4010324GB/T818十字槽盘头螺钉M6X1614
27C4010604GB/T93弹垫6110
28C3060515T20-01.01.19
12
29C4010512GB/T97平垫6110
30C3070506T20-01.01.16波垫12941403-0800
31C3060514T20-01.01.17制动器导向块12350-05253-0
32C3020511T20-01.01.18导向块垫管13
33C4010512GB/T97平垫6110
34C4010404GB/T6170六角螺母M6110

C2050003T20-01.01.00.00启动罩总成11

T20 Spare Parts

沧龙航迹 T20 发动机
序号物料代码配件编码配件名称数量包装/个通用型号
1C205C3010506T20-01.06.01.00箱体组件(喷漆)11
2C3040516T20-00.00.08柱状阳极11338-60218-2
3C4010204GB/T9074.14六角头螺栓和平垫圈组合件M6X161
4
4C3090518T20-01.06.40排气内盖密封垫12350-02306-0
5C205C3010512T20-01.06.41排气内盖(喷漆)11350B02302-0
6C3090519T20-01.06.42排气外盖密封垫12350-02305-0
7C205C3010513T20-01.06.43排气外盖(喷漆)11350B02301-1
8C4010206GB/T9074.14六角头螺栓和平垫圈组合件M6X251110
9C3090504T20-06.00.43注油口螺栓密封垫14
10C3020508T20-06.00.44注油口螺栓14
11C3060543T20-01.04.02正时连杆套12346-05234-0
12C4010403GB/T6170六角螺母M515
13C3080510T20-01.04.04正时连杆11398-63717-0
14C3060519T20-01.04.06连杆接头(大)11345-05224-0
15C3070512T20-01.04.10正时摇臂11350-63711-1
16C3020517T20-01.04.08正时摇臂垫管11
17C4010230GB/T9074.14六角头螺栓和平垫圈组合件M8X2014
18C3060520T20-01.04.09正时摇臂减磨垫12
19C4010319GB/T818十字槽盘头螺钉M5X2524
20C4010403GB/T6170六角螺母M525
21C3030506T20-01.03.14高压包组件11
22C4010207GB/T9074.14六角头螺栓和平垫圈组合件M6X3024
23C3030508T20-01.03.16火花塞BPR7HS-1022
24C3070510T20-01.03.13点火控制器安装架113G2-06061-0
25C4010234GB/T9074.14六角头螺栓和平垫圈组合件M8X401010
26C3030505T20-01.03.12点火控制器组件11
27C4010202GB/T9074.14六角头螺栓和平垫圈组合件M6X12210
28C4010201GB/T9074.14六角头螺栓和平垫圈组合件M6X10110
29C3030507T20-01.03.15接地导线11
30C4010207GB/T9074.14六角头螺栓和平垫圈组合件M6X30210
31C3070501T20-01.01.23
11309-06972-0
32C205C3010511T20-01.06.39节温器盖(喷漆)11
33C3090517T20-01.06.38节温器盖密封垫12
34C3040501T20-01.06.37节温器组件(55±5°)11
35C205C3010510T20-01.06.36气缸盖(喷漆)11
36C3090516T20-01.06.35气缸垫12
37C3020515T20-01.03.01飞轮螺母11
38C3030502T20-01.03.02飞轮组件11
39C4010319GB/T818十字槽盘头螺钉M5X25210
40C4010603GB/T93弹垫5210
41C3030504T20-01.03.04充电线圈组件11
42C4010314GB/T818十字槽盘头螺钉M5X1048
43C4010603GB/T93弹垫5410
44C4010303GB/T818十字槽盘头螺钉M4X6110
45C4010602GB/T93弹垫4110
46C3070508T20-01.03.05压线板(大)11
47C3010503T20-01.03.07磁电机座11
48C205C3010504T20-01.03.08油门调整片(喷漆)113M3-63718-0
49C4010511GB/T97平垫5210
50C4010106GB/T5783六角头螺栓M5X14210
51C4010205GB/T9074.14六角头螺栓和平垫圈组合件M6X20210
52C3070509T20-01.03.09磁电机座减摩板22346-63722-2
53C4010403GB/T6170六角螺母M5210
54C4010318GB/T818十字槽盘头螺钉M5X2014
55C3010505T20-01.03.11正时调整板11350-63723-0
56C3020516T20-01.03.10球头螺栓12346-05228-0
57C3060503T20-01.04.07螺纹连杆接头123B7-05243-0
58C4010403GB/T6170六角螺母M5110
59C3080510T20-01.04.04正时连杆12398-63717-0
60C205C3010508T20-01.06.21上油封壳体(喷漆)12350-01401-0
61C3050511T20-01.06.19油封壳体O型圈12338-01403-0
62C3050510T20-01.06.17曲轴下油封25X47X612350-00121-0
63C3040513T20-01.06.23曲轴半圆键12334-00131-0
64C3080501T20-01.06.04管夹7410
65C3020502T20-01.06.02直角气嘴32393-01137-0
66C4010201GB/T9074.14六角头螺栓和平垫圈组合件M6X10110
67C3070501T20-01.01.23压板11309-06972-0
68C3050508T20-01.06.05通气管φ3Xφ7X28022
69C4010204GB/T9074.14六角头螺栓和平垫圈组合件M6X16110
70C3080511T20-01.05.09制动器连杆11
71C3060515T20-01.01.19连杆接头(小)22
72C3020519T20-01.05.08限位块垫管11
73C3060521T20-01.05.07倒档限位块11350-05211-0
74
T20-01.06.24箱盖


75C3020503T20-02.00.13定位销φ6X1226
76C3040511T20-01.06.14限位环22
77C3040512T20-01.06.15限位板11
78C3050510T20-01.06.17曲轴下油封25X47X612
79C3050509T20-01.06.16驱动轴上油封13X25X712
80C3010507T20-01.06.18下油封壳体12
81C3050511T20-01.06.19油封壳体O型圈12338-01403-0
82C3020503T20-02.00.13定位销φ6X1226
83C3090531T20-02.00.14机体密封垫12350-61012-1
84C4010235GB/T9074.14六角头螺栓和平垫圈组合件M8X451010
85C3090514T20-01.06.26进气阀座密封垫12350-02105-1
86C3040514T20-01.06.27.00进气阀座组件11362-02100-1
87C3090515T20-01.06.28进气阀盖密封垫11350-02104-0
88C4010513GB/T97平垫8210
89C3060504T20-01.07.05.00燃油滤清器组件11346-02230-0
90C3050514T20-01.07.04滤清器进油管11
91C3080502T20-01.07.03管夹9410
92C3050515T20-01.07.06滤清器出油管1198AB-5-0185
93C4010603GB/T93弹垫5110
94C4010132GB/T5782六角头螺栓M5X50110
95C4010404GB/T6170六角螺母M6110
96C4010512GB/T97平垫6110
97C3020518T20-01.06.25双头螺栓M6X30/1411
98C4010406GB/T6170六角螺母M8110
99C3060518T20-01.02.05.00油门联动轴组件113M2-03172-0
100C4010312GB/T818十字槽盘头螺钉M5X6110
101C3020513T20-01.02.06油门连杆接头11350-03176-0
102C3080509T20-01.02.07油门连杆11350-03174-0
103C4010209GB/T9074.14六角头螺栓和平垫圈组合件M6X35210
104C3020502T20-01.06.02直角气嘴11393-01137-0
105C205C3010509T20-01.06.29进气阀盖(喷漆)11
106C4010206GB/T9074.14六角头螺栓和平垫圈组合件M6X25410
107C3050506T20-01.02.01.01化油器密封圈123C8-02011-0
108C3040503T20-01.02.01.00化油器组件11
109C4010218GB/T9074.14六角头螺栓和平垫圈组合件M6X80210
110C3090513T20-01.02.02进气消音器密封垫123G2-02414-0
111C3060517T20-01.02.03.00进气消音器组件113G2-02411-0
113C4010314GB/T818十字槽盘头螺钉M5X10210
114C3050507T20-01.02.04橡胶闷头22345-67117-0
115C3020514T20-01.02.09阻风门摇臂轴11
116C3070507T20-01.02.08.00阻风门摇臂组件113G2-67152-0
117C4010802GB/T896开口挡圈5110
118C3070501T20-01.01.23压板1
309-06972-0
119C4010511GB/T97平垫5110
120C4010312GB/T818十字槽盘头螺钉M5X6110
121C4010511GB/T97平垫5110
122C3030503T20-01.03.03照明线圈组件11
123C4010603GB/T93弹垫5210
124C4010320GB/T818十字槽盘头螺钉M5X30210
125C4010325GB/T818十字槽盘头螺钉M6X20110

C2050002T20发动机总成11

T20 Spare Parts


沧龙航迹 T20  操舵托架
序号物料代码配件编码配件名称数量包装/个通用型号通用型号
1C3020506T20-03.00.01双头螺柱螺母22
90185-22043
2C3020522T20-03.00.02双头螺柱11
63W-43131-01
3C3010516T20-03.01.01左托架11

4C3080518T20-03.05.00角度插销组件11

5C4010405GB/T6172六角薄螺母M6210

6C4010512GB/T97平垫6410

7C3070503T20-03.01.04夹紧盘22
648-63114-01
8C3020523T20-03.01.03艉板夹紧螺栓22
6E7-63116-00
9C3010501T20-03.01.02锁紧手柄22
6E0-43118-01
10C4010916GB/T1015半沉头半空心铆钉φ4X18210

11C3060507T20-03.00.04尼龙衬圈22
90202-22M54
12C3060508T20-03.00.05托架阻尼圈22
90386-22M94
13C3050502T20-03.02.18起翘手柄橡胶套11346-66333-0
14C3020526T20-03.02.14起翘手柄螺钉113V9-05254-0
15C4010513GB/T97平垫8110

16C3060533T20-03.02.15减磨衬圈12

17C3070518T20-03.02.16起翘手柄123G2-66311-0
18C3060530T20-01.04.03减磨垫1103R0-66308-0
19C4010506GB/T96大平垫6110

20C3080516T20-03.02.12角度定位锁杆123G2-66312-0
21C3080517T20-03.02.13起翘手柄拉簧12350-66315-0
22C3080515T20-03.02.11角度定位拉簧223G2-66331-0
23C3070517T20-03.02.10角度定位外支架113G2-66351-0
24C4010803GB/T896开口挡圈6210

25C3020524T20-03.02.07角度支架定位轴123G2-66319-1
26C3020525T20-03.02.09角度支架销123G2-66321-0
27C4010712GB/T91开口销φ2.0X12110

28C3070516T20-03.02.08角度定位内支架113G2-66313-1
29C4010255GB/T9074.14六角头螺栓和平垫圈组合件M10X45-1.2524

30C3070519T20-00.00.01螺栓盖24398-61308-0
31
C3050523T20-00.01.00上减震器组件24350-61301-0
32C3050524T20-00.00.03托架减震垫12350-61337-0
33C3010520T20-03.04.03.00操舵托架组件11


C205C3010520T20-03.04.03.00操舵托架组件(喷漆)11


C2050010T20-03.00.00.00
11

34C3060535T20-03.04.02旋转托架减磨垫14350-62423-0
35C3060534T20-03.04.01旋转托架衬套12350-62417-0
36C3050525T20-03.04.05旋转托架O型圈12350-62415-0
37C3010517T20-03.02.01旋转托架11

38C3070527T20-03.04.04摩擦片12345-62441-0
39C3080522T20-03.04.06锁紧块压缩弹簧14346-62421-1
40C4010232GB/T9074.14六角头螺栓和平垫圈组合件M8X3014

41C3020534JB/T7940.1直通式压注油杯M63393700-06M03
42C3080514T20-03.02.02角度支撑架弹簧123C8-62421-1
43C3090503T20-00.00.07钢丝连接线11

44C3020527T20-03.00.06夹紧支撑螺栓11350-62117-1
45C3060531T20-03.02.03角度支撑架阻尼垫14346-62438-0
46C3060532T20-03.02.04角度支撑架衬管14350-62437-0
47C3070515T20-03.02.06角度支撑架压板11350-62439-1
48C4010229GB/T9074.14六角头螺栓和平垫圈组合件M8X1624

49C3010518T20-03.02.05.00角度支撑架组件113G2S62431-0
50C4010913GB/T879弹性圆柱销φ5X4014

51C3010519T20-03.03.01右托架11

52C3040516T20-00.00.08柱状阳极12338-60218-2
53C4010205GB/T9074.14六角头螺栓和平垫圈组合件M6X2014

54C205C3010529T20-00.00.04减震器外壳(喷漆)11350S61402-1
55C4010414GB/T889非金属嵌件六角锁紧螺母M824

56C3050540T20-00.00.06橡胶减震块B2235061302-0
57C3050539T20-00.00.05橡胶减震块A1235061336-0
58C4010201GB/T9074.14六角头螺栓和平垫圈组合件M6X10110

59C4010242GB/T9074.14六角头螺栓和平垫圈组合件M8X8512

60C4010237GB/T9074.14六角头螺栓和平垫圈组合件M8X5512

61C3040516T20-00.00.08柱状阳极1
338-60218-2
62C4010205GB/T9074.14六角头螺栓和平垫圈组合件M6X20110

63C3090503T20-00.00.07钢丝连接线11

64C4010201GB/T9074.14六角头螺栓和平垫圈组合件M6X10210

T20 Spare Parts

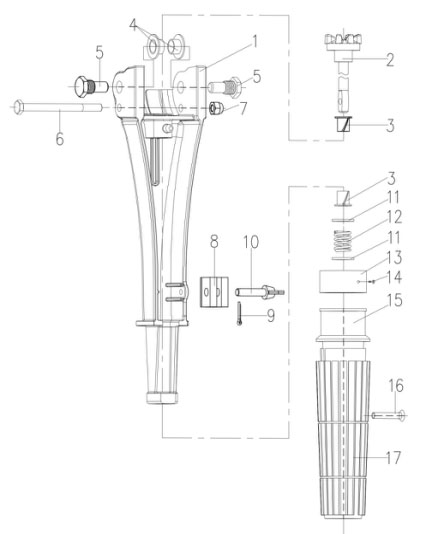

沧龙航迹  T20 操舵手柄
序号物料代码配件编码配件名称数量包装/个通用型号通用型号
1C205C3010521T20-04.00.06操舵手柄(喷漆)11

2C3060537T20-04.01.00节气门杆组件11

3C3060510T20-04.00.05尼龙衬套22
90386-08032
4C3060538T20-04.00.11锁紧螺栓减磨套24345-63207-0
5C3020528T20-04.00.10手柄锁紧螺栓24

6C4010120GB/T5782六角头螺栓M6X7512

7C4010421GB/T923盖型螺母M615

8C3060536T20-04.00.08锁紧块12

9C4010702GB/T91开口销φ1.2X12110

10C3090523T20-04.00.07阻力调整旋钮12

11C4010503GB/T848小平垫10210

12C3080504T20-04.00.04油门手柄压缩弹簧12
90501-23215
13C3090502T20-04.00.03油门标牌11

14C4010344GB/T845十字槽盘头自攻螺钉ST2.2X4.5110

15C3060509T20-04.00.02油门手柄11
664-42119-00
16C4010357GB/T820十字槽半沉头螺钉M5X25110

17C3050503T20-04.00.01油门手柄橡胶套11
6G1-42177-00

C2050006T20-04.00.00.00操舵手柄总成11

T20 Spare Parts

沧龙航迹  T20 操舵手柄
序号物料代码配件编码配件名称数量包装/个通用型号通用型号
1C205C3010521T20-04.00.06操舵手柄(喷漆)11

2C3060537T20-04.01.00节气门杆组件11

3C3060510T20-04.00.05尼龙衬套22
90386-08032
4C3060538T20-04.00.11锁紧螺栓减磨套24345-63207-0
5C3020528T20-04.00.10手柄锁紧螺栓24

6C4010120GB/T5782六角头螺栓M6X7512

7C4010421GB/T923盖型螺母M615

8C3060536T20-04.00.08锁紧块12

9C4010702GB/T91开口销φ1.2X12110

10C3090523T20-04.00.07阻力调整旋钮12

11C4010503GB/T848小平垫10210

12C3080504T20-04.00.04油门手柄压缩弹簧12
90501-23215
13C3090502T20-04.00.03油门标牌11

14C4010344GB/T845十字槽盘头自攻螺钉ST2.2X4.5110

15C3060509T20-04.00.02油门手柄11
664-42119-00
16C4010357GB/T820十字槽半沉头螺钉M5X25110

17C3050503T20-04.00.01油门手柄橡胶套11
6G1-42177-00

C2050006T20-04.00.00.00操舵手柄总成11

T20 Spare Parts

沧龙航迹 T20 曲轴
序号物料代码配件编码配件名称数量包装/个
1C3040504T20-01.06.06.00曲轴连杆组件11
2C3040506T20-01.06.08活塞销盖板44
3C3040502T20-01.06.10密排滚针50100
4C3040505T20-01.06.07活塞销卡簧44
5C3040507T20-01.06.09活塞销24
6C3040508T20-01.06.11活塞21
7C3040510T20-01.06.13副气环22
8C3040509T20-01.06.12主气环22

T20 Spare Parts

沧龙航迹 T20 顶罩
序号物料代码配件编码配件名称数量包装/个
1C205C3060542T20-07.00.01顶罩(喷漆)11
2C3070504T20-07.00.05后锁紧钩11
3C4010510GB/T97平垫4510
4C4010306GB/T818十字槽盘头螺钉M4X16210
5C4010411GB/T889非金属嵌件六角锁紧螺母M4510
6C3070526T20-07.00.04前锁紧钩12
7C3050537T20-07.00.02橡胶密封条12
8
T20-07.00.03装帧钉2550
9C3070505T20-07.00.06后锁紧钩衬板12
10C4010305GB/T818十字槽盘头螺钉M4X14310

C2050011T20-07.00.00.00顶罩总成11

T20 Spare Parts

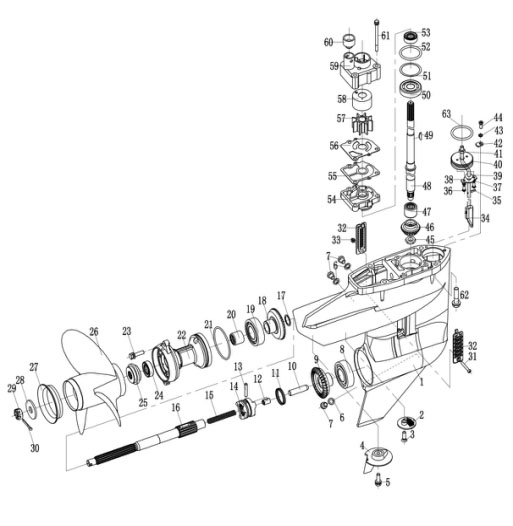

沧龙航迹 T20 水下
序号物料代码配件编码配件名称数量包装/个通用型号
1C205C3010524T20-06.00.16.00水下壳体组件(喷漆)11
2C3060540T20-06.00.41上进水口盖12369-60206-0
3C4010361GB/T820十字槽半沉头螺钉M6X16110
4C3040526T20-06.00.40航向调整片123V9-60218-0
5C4010205GB/T9074.14六角头螺栓和平垫圈组合件M6X20110
6C3090504T20-06.00.43注油口螺栓密封垫36332-60006-0
7C3020508T20-06.00.44注油口螺栓36332-60005-2
8C3040520T20-06.00.20深沟球轴承6205129601-0-6205
9C3040521T20-06.00.21正档齿轮11
10C3020529T20-06.00.22变档柱塞12350-64223-1
11C3080520T20-06.00.28离合器簧环14350-64219-0
12C3020530T20-06.00.25弹簧限位套12350-64222-0
13C3020507T20-06.00.27离合器销14350-64218-0
14C3040523T20-06.00.26爪型离合器11
15C3080519T20-06.00.24变档柱塞压缩弹簧12332-64221-0
16C3040522T20-06.00.23螺旋桨轴11
17C3070524T20-06.00.29倒档齿轮垫圈12
18C3040524T20-06.00.30倒档齿轮11
19C3040520T20-06.00.20深沟球轴承6205129601-0-6205
20C3040525T20-06.00.33滚针轴承TA172024Z12362-60211-0
21C3050533T20-06.00.31水下壳体盖O型圈14121-32071-0
22C205C3010526T20-06.00.32水下壳体盖(喷漆)11362S60101-0
23C4010206GB/T9074.14六角头螺栓和平垫圈组合件M6X25210
24C3050534T20-06.00.34水下壳体盖油封1
346-65013-0

C2050012T20螺旋桨总成11
25362-64231-0

362-64101-0
26
27346-64124-5
28C4010509GB/T96大平垫1214346-64121-5
29C3020532T20-06.00.39开槽六角螺母11951503-0322
30C4010715GB/T91开口销φ2.5X2515
31C4010337GB/T823十字槽小盘头螺钉M4X3015362-60206-0
32C3060541T20-06.00.42下进水口盖22
33C4010411GB/T889非金属嵌件六角锁紧螺母M415
34C3080521T20-06.01.00-S变档凸轮杆组件(短)11

C3080523T20-06.01.00-L变档凸轮杆组件(长)11
35C4010908GB/T879弹性圆柱销φ3X1214
36C4010333GB/T823十字槽小盘头螺钉M4X824
37C4010602GB/T93弹垫4210
38C3070525T20-06.00.45凸轮座上压板12
39C3050504T20-06.00.18凸轮座O型圈15
40C3010525T20-06.00.19变档凸轮座11
41C4010405GB/T6172六角薄螺母M6110
42
C3070525T20-06.00.45凸轮座上压板12
43C4010603GB/T93弹垫5110
44C4010314GB/T818十字槽盘头螺钉M5X1014346-64027-1
45C3040527T20-06.00.13驱动轴螺母11
46C3040518T20-06.00.14主动轮11350-60211-0
47C3040519T20-06.00.15滚针轴承TA16242011350-64301-0(S)
48C3040528T20-06.03.00-S驱动轴(短)11

C3040529T20-06.03.00-L驱动轴(长)11350-65022-0
49C3040517T20-06.00.05水泵叶轮半圆键129601-0-6302
51C3070522T20-06.00.11水泵座填隙片14346-64081-0
52C3050531T20-06.00.09水泵座O型圈14336-62415-0
53C3050532T20-06.00.10水泵座油封26X13.8X9.511332-60223-0
54C3010523T20-06.00.08水泵座11350-65017-0
55C3090524T20-06.00.07水泵座密封垫15
56C3070521T20-06.00.06水泵座压板11350-65025-0
57C3050535T20-06.02.00水泵叶轮组件11334-65021-0
58C3070520T20-06.00.03水泵内壳11350-65011-1
59C3060539T20-06.00.02水泵外壳11350-65016-1
60C3050530T20-06.00.01水管下密封圈15350-65014-0
61C4010212GB/T9074.14六角头螺栓和平垫圈组合件M6X50310
62C4010233GB/T9074.14六角头螺栓和平垫圈组合件M8X35410
63C3050531T20-06.00.09水泵座O型圈14

C2050004T20-06.00.00.00-S水下总成(短)11336-62415-0

C2050014T20-06.00.00.00-L水下总成(长)11
